客戶在使用模塊的時候，經常發現通訊距離達不到要求，其實這和很多方面有關系。比如模塊性能，用戶高頻射頻PCB板子的天線部分設計，測試的環境等等，今天我們就來說說高頻射頻PCB之天線部分的合理設計，即從模塊出口到天線這部分設計的注意事項。
1.設計注意事項
1）射頻走線周圍多打不規則GND過孔。
2）天線匹配器件要求與射頻走線在同一支路上。
3）射頻走線嚴格按照50歐姆來做，并且射頻能短就短。
4）天線下方的高頻射頻PCB板需要凈空，不能覆銅，天線附近不放置金屬器件。
5）射頻走線周圍需要敷銅，包括底層，敷銅要按照阻抗要求執行，最好實心敷銅。
2.實際例子
案例1：不合理

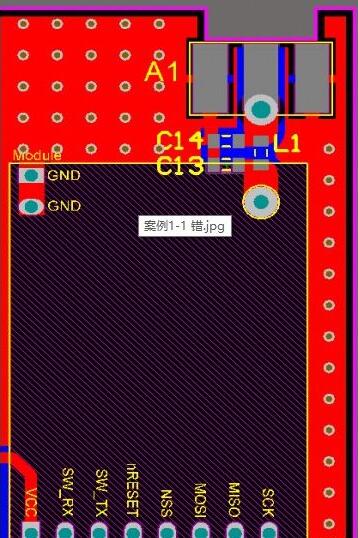

1.RF走線周圍覆銅不完整；
2.RF走線有分支，匹配器件放置不合理；
3.RF周圍覆銅面積太小容易產生天線效應；
4.線寬線間距不符合，射頻走線未按照50歐姆來走。

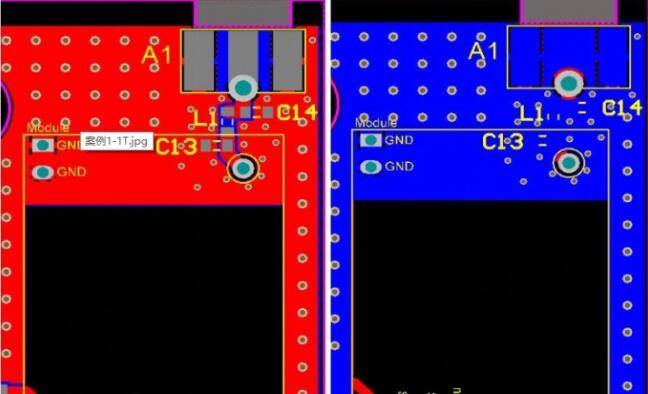

改良后設計正面反面
案例2：不合理設計

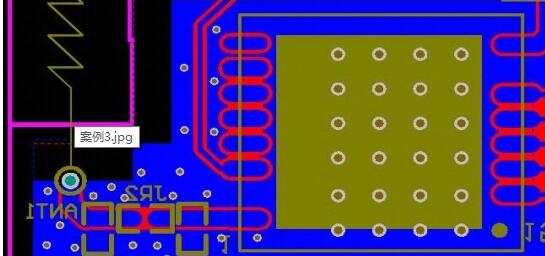

1.RF走線GND過孔不夠多
2.使用彈簧天線在空間允許的情況下需要最大凈空。
3.RF電路上方有小面積的GND覆銅沒有過孔，容易產生天線效應
改良后的設計
