　　今天，深圳市華邦鑫科技有限公司的小編和大家一起來詳細學習射頻板（微波射頻電路板）設計時主要注意細則與事項。

　　概述

　　近幾年來，由于藍牙設備、無線局域網（WLAN）和用電話的需求與增長，促使我們?cè)絹?lái)越關注射頻板（微波射頻電路板）的設計技巧，射頻板（微波射頻電路板）設計如同電磁干擾(EMI)問題一樣，甚為頭痛。若想要一次成功，須事先仔細規劃，主要分為以下五個部分。

　　一、傳輸線：

　　傳輸線注意事項

　　1.為保持射頻線路特性阻抗的連續性，射頻布線寬度和線間距需保持一致，不發生突變。

　　2.通過射頻板阻抗計算工具確保阻抗線路按照50Ω特性阻抗設計，并確定線寬和鋪地間距以及線路結構；

　　3.盡量縮短傳輸線的長度，長的傳輸線將帶來衰減，不同的線路使用不同粗細的走線，如電源就盡可能粗些；

　　4.（鋪地間距與參考面厚度沒有直接關系，帶狀線與微帶線的基本區別為微帶線在表層，帶狀線在內層，因此微帶線與帶狀線不可能轉化）

　　5.為射頻傳輸線提供一個干凈，沒有干擾的，同時沒有任何射頻信號線通過其下穿過的鏡像地，以提供一個良好的射頻信號信號回路；

　　6.根據50Ω特性阻抗所需的線寬和鋪地間距，選擇正確的傳輸線類型（微帶線或帶狀線）；

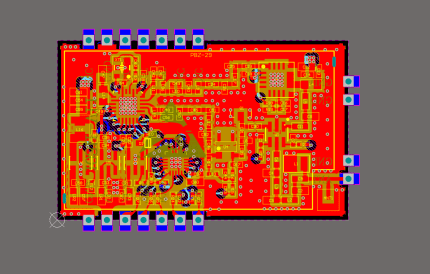

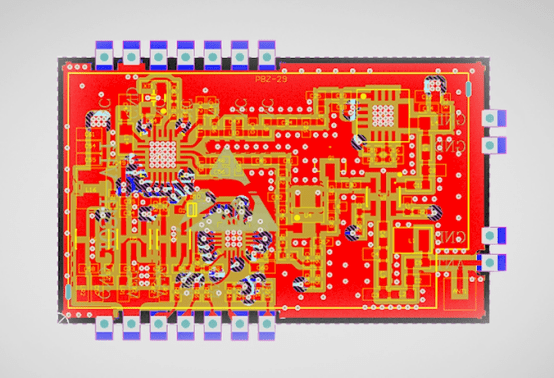

　　7.避免射頻傳輸線的直角，必須需要拐角時應進行直角補償，見圖；

　　8.射頻信號線上盡量不要出現分叉或者之腳，都會對射頻阻抗產生影響；

　　9.不要在射頻傳輸線上設置測試點；

　　10.不要在射頻傳輸線上平行布置任何線路，這樣的線路會增加線與線之間的耦合。

　　二、PCB射頻板（微波射頻電路板）疊層：

　　PCB射頻板（微波射頻電路板）疊層注意事項

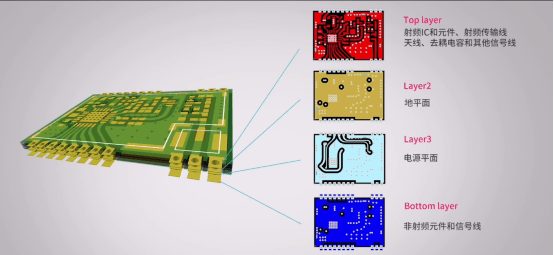

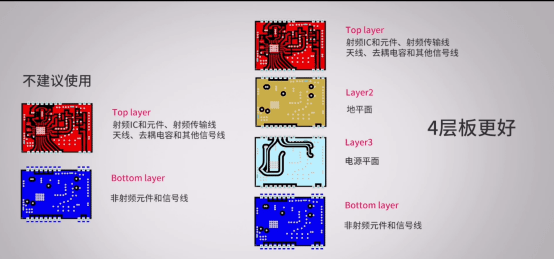

　　射頻板（微波射頻電路板）設計PCB疊層時，推薦使用四層板結構，層設置架構如下

　　如圖；

　　【Top layer】射頻IC和元件、射頻傳輸線、天線、去耦電容和其他信號線，

　　【Layer 2】地平面

　　【Layer 3】電源平面

　　【Bottomlayer】非射頻元件和信號線

　　完整的電源平面提供極低的電源阻抗和分布的去耦電容，同時射頻信號線有一個完整的參考地，為射頻信號提供完整恒定不變的參考，有利于射頻傳輸線阻抗的連續性。

　　深圳市華邦鑫科技有限公司主要從事高頻微波射頻印制電路板，以PCB高頻板快樣和中小批量為主。產品主要有：微波射頻高頻板、Rogers羅杰斯高頻板、Rogers多層高頻混壓板、Rogers射頻板、Taconic微波板、Taconic多層線路板、Arlon微帶天線板、ARLON高頻板、F4BM天線板、F4BM多層混壓板、射頻功放PCB板、ZYF天線板、中英高頻互調線路板、F4B天線板、特種電路板，對功分器、移相器、耦和器、合路器、功放、干放、基站、射頻天線、4G天線/5G天線所使用的高頻線路板。

　　地平面設計規則

　　1、作為射頻信號線鏡像回流地的平面要完整，并且獨立定義，同時不要有任何其他信號線在地平面上布置；

　　2、盡量不要將地平面做分地處理，除非保證在地平面上電流不會形成環流；

　　3、對于高密度電路板（例如含CSP封裝）不建議使用2層電路板，盡可能采用射頻板（微波射頻電路板）四層板（高頻純壓板或者高頻混壓板）進行設計；

　　4、射頻信號線下的地平面要盡可能的寬，地平面過窄會引起寄生參數同時增加衰減；

　　5、地平面、頂層的地已經連接兩層的過孔，應盡量保證射頻信號線做到完全的“屏蔽”，以增加產品的EMC能力；

　　6、對于Top Layer和Bottom Layer空白部分，建議做鋪地處理，并且通過間距不大于λ/20的過孔將各部分地連在一起；

　　7、同時建議通過地孔將電源平面包裹起來，避免不必要的電子輻射。

　　通常電源層相對于地層需要滿足“20H”原則，“20H原則”是指要確保電源平面邊緣比地平面（0V參考面）邊緣至少縮進相當于兩個平面之間間距的20倍，其中H就是指電源平面與地平面之間的距離，在20H時可以抑制70%的磁通泄漏，有效的提升EMI性能。

　　三、電源退耦：

　　電源退耦注意事項

　　電源供電需要通過退耦電容濾除電源的噪聲，如圖，避免噪聲在不同設備（IC）之間流轉，同時電源噪聲會增加頻率合成器的相位噪聲，降低接收機的接收靈敏度，增加信號的雜散，對電路性能具有諸多不利影響。

　　電源退耦建議

　　1、退耦電容放置離電源越近越好；

　　2、為每個退耦電容就近連接到地，盡量避免共用地過孔。

　　3、供電電源經過退耦電容后進入IC，在退耦電容和IC管腳之間不要放置過孔。

　　4、對于設置了獨立電源層的電路板，使用獨立的過孔為每個用電“單位”供電，不要共用電源過孔。

　　5、退耦電容容值越小離供電管腳越近，為了達到對不同頻率噪聲進行退耦，常使用一大一小的電容組合；

　　6、盡量將退耦電容和電源設置在同一個平面，如果無法將所有的電容放置在同一個平面，優先小容值的電容；

　　過孔注意事項

　　過孔是連接不同信號層的關鍵“裝置”，然而他具有極高的寄生參數，會帶來很多寄生干擾和問題。

　　四、射頻板（微波射頻電路板）過孔：

　　過孔規則

　　1、使用盡可能的多的過孔連接不同層，且間隔不大于信號波長的λ/20;

　　2、“地孔伴隨”，在信號線附近設置盡可能的多的過孔，以降低過孔的寄生電感，如圖；

　　3、盡量避免射頻信號跨層；

　　4、焊盤和焊點不要共用過孔，盡量獨立；

　　5、可以使用地孔來隔離干擾源和敏感電路；

　　6、QFN封裝的器件，其底部焊盤盡可能多的過孔；

　　首先需要根據成本和信號質量?jī)煞矫婵紤]，選擇合理的過孔大小，過孔越小其寄生參數越小，但其成本也越高。

　　電源和地的引腳推薦就近打過孔，過孔和引腳之間的引線越短越好，越短其寄生參數對電路影響越小。

　　五、電容、電感和注重細節才能奏效。

　　電容、電感

　　電容使用規則

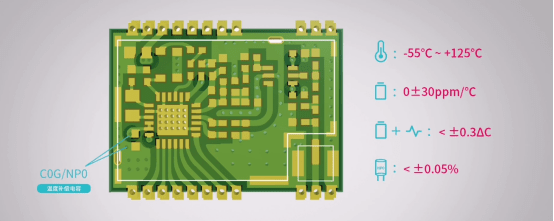

　　1、射頻電路常使用C0G/NP0兩種規格的電容，兩種均屬于溫度補償型電容，溫度從-55℃到+125℃時容量變化為0±30ppm/℃，電容量隨頻率的變化小于±0.3ΔC，NPO電容的漂移或滯后小于±0.05%。

　　2、射頻板（微波射頻電路板）射頻電路常采用高Q的電容；

　　3、晶振的負載電容，常使用C0G/NP0兩種規格的電容；

　　4、用于匹配的電容，應工作在其自諧振頻率（SRF）以下；

　　5、用于退耦的電容，一般采用X5R或X7R即可（根據溫度決定）；

　　6、建議使用小封裝的電容（如0201或0402），降低寄生參數對射頻電路的影響；

　　7、對于已經匹配的射頻板（微波射頻電路板）射頻信號線路的隔直電容，最好采用SRF與信號頻率比較接近的電容，具有較低的ESR，減小信號的衰減。

　　8、退耦電容采用SRF對應值的電容，因?yàn)殡娙菰谧灾C點附近阻抗較小，因此去耦電容都有一定的工作范圍，只有在自諧點附近電容才有較好的去耦作用。

　　電感使用規則

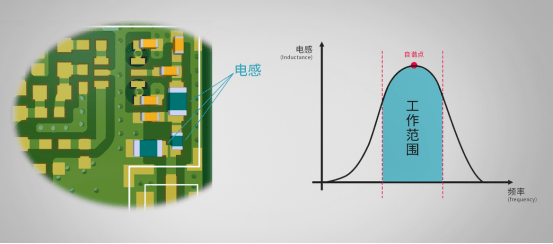

　　1、采用高Q值的電感用于匹配電路，應工作在其自諧振頻率（SRF）以下；

　　2、用于濾波的電感，應使用其自諧振頻率接近噪聲頻率；

　　3、相鄰電感不要平行放置，應盡量增加距離或垂直放置；

　　4、射頻陶瓷電感具有價格優勢和較高的SRF，但是其Q值較低且耐流較小，尤其高感值的電感，使用時需仔細閱讀器件手冊；

　　5、繞線電感具有極低的直流電阻，高的Q值和較大的耐流；綜合繞線電感的性能優于陶瓷電感，但成本較高。
