射頻板疊層結構和布線要求
一、射頻板疊層結構
RFPCB射頻板單板的香屏結構除了要考慮射頻信號線的阻抗以外，還需要考慮散熱，電流、器件、MC、結構和趨膚效應等問題，通常我們在多層印制板分層及堆疊中遵徇以下一些基本原則：
A)RF PCB射頻板的每層都大面積鋪地，沒有電源平面，RF布線層的上下相鄰兩層都應該是地平面。即使是數模混合板，數字部分可以存在電源平面，但是RR區仍然要滿足每層都大面積鋪地的要求。
B)對RF雙面板來說，頂層為信號層，底層為地平面。四層RF單板，頂層為信號層，第二層和第四層為地平面，第三層走電源、控制線。特殊情況在第三層可以走一些RF信號線。更多層的RF單板，以此類推。
C)對干RF背板來說，上下兩表面層都是地面，為了減小過孔及連接器的引起的阻抗不連續性，第二、三、四、五層走數字信號。而其它靠底面的帶狀線層都是RF信號層。同樣，RF信號層上下相鄰兩層該是地面，每層都應該大面積鋪地。
D)對于大功率、大電流的射頻板應該將RF主鏈路放置到頂層并且用較寬的微帶線連接。這樣有利于散熱和減小能量損耗，減少導線腐蝕誤差。
E)數字部分的電源平面應靠近接地平面，并且安排在接地平面之下。這樣可以利用兩金屬平板間的電容作電源的平滑電容，同時接地平面還對電源平面上分布的輻射電流起到屏蔽作用。具體疊層方法和平面分割要求可以參照EDA設計部頒布的《20050818印刷電路板設計規范--EMC要求》，以網上最新標準為準。
二、射頻板布線要求
1.轉角
射頻信號走線如果走百角拐角外的有效線會增大抗不而引起反射。故要對轉角進行外理主要為切角和品魚兩種方法。

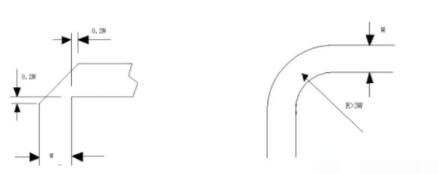

(1)切角適用于比較小的彎角。如圖左，切角的適用頻率可達10GHz
(2)圓弧角的半徑應足夠大，一般來說，要保證:R＞3W。如圖
2.微帶線布線

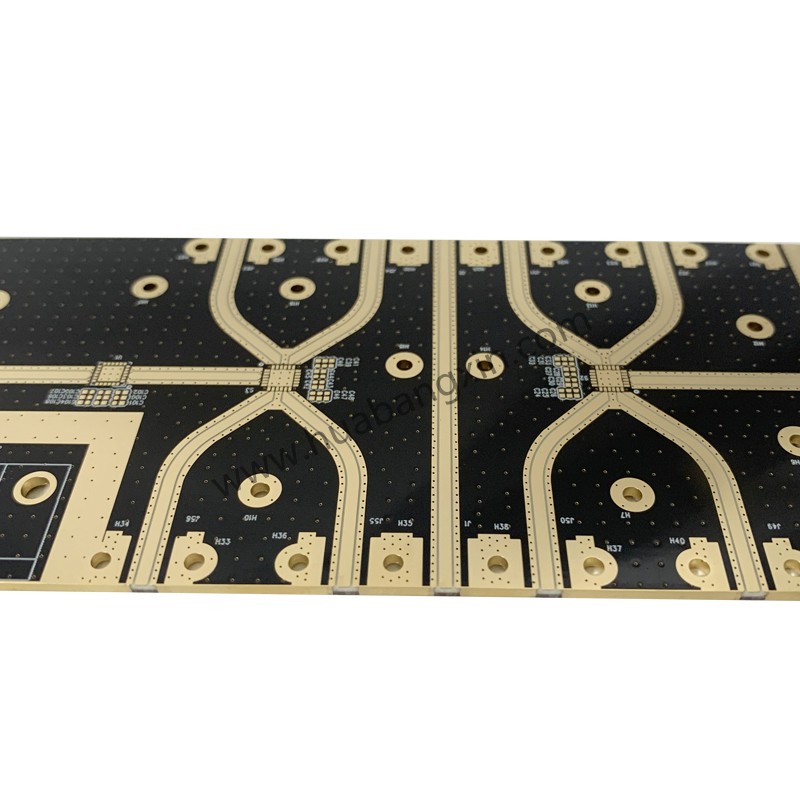

PCB頂層走射頻信號，射頻信號下面的平面層必須是完整的接地平面，形成微帶線結構。要保證微帶線的結構完整性，有以下要求
(1)微帶線兩邊的邊緣離下方地平面邊緣至少要有3W寬度。且在3W范圍內，不得有非接地的過孔。
(2)微帶線至屏蔽壁距離應保持為2W以上。(注:W為線寬)。
(3)同層內非耦合微帶線要做包地銅皮處理并在地銅皮上加地過孔，孔間距小干入20，均勻排列整齊。地銅箔邊緣要光滑、平整、禁止尖銳毛刺。建議包地銅皮邊緣離微帶線邊緣大干等干1.5W的寬度或者3H的寬度，H表示微帶襯底介質的厚度。
(4)禁止RF信號走線跨第二層的地平面縫隙。
3.帶狀線布線
射頻信號有時要從PCB射頻板的中間層穿過，常見的為從第三層走，第二層和第四層必須是完整的接地平面，即偏心帶狀線結構。應保證帶狀線的結構完整性須要求:
(1)帶狀線兩邊的邊緣離上下地平面邊緣至少3W寬度，且在3W范圍內，不得有非接地的過孔。
(2)禁止F帶狀線跨上下層的地平面縫隙。
(3)同層內帶狀線要做包地銅皮處理并在地銅皮上加地過孔，孔間距小干入20，均勻排列整齊。地銅箔邊緣要光滑、平整、禁止尖銳毛刺。建議包地銅皮邊緣離帶狀線邊緣大于等于1.5W的寬度或者3H的寬度，H表示帶狀線上下介質層總厚度。
(4)如果帶狀線要傳輸大功率信號，為了避免50歐姆線寬過細，通常要將帶狀線區域的上下兩個參考平面的銅皮做挖空處理，挖空寬度為帶狀線的總介質厚度的5倍以上，如果線寬仍然達不到要求，則再將上下相鄰的第二層參考面挖空。
