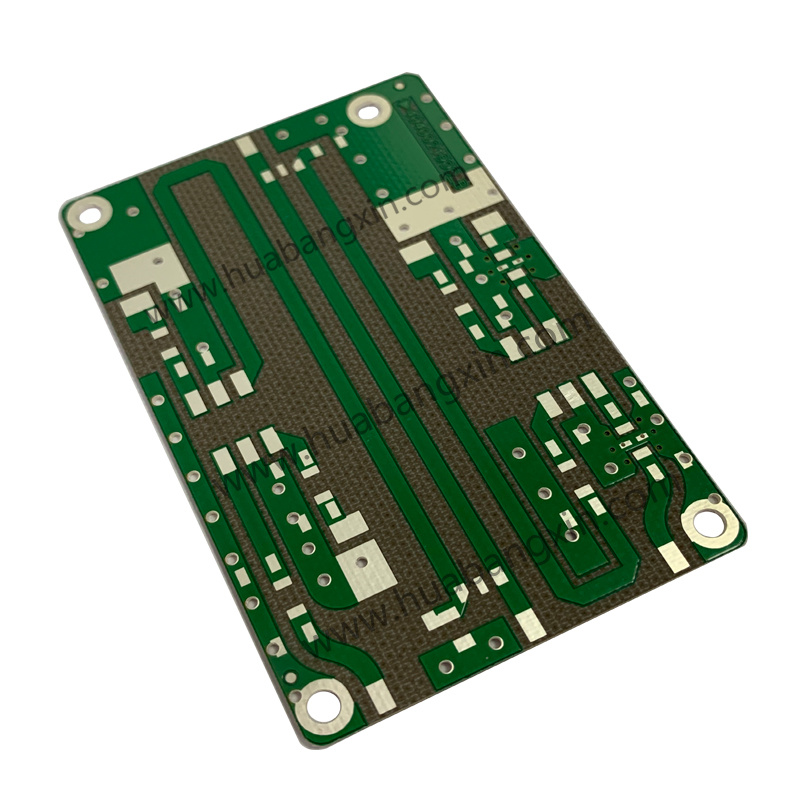

    1.高頻射頻電路板（射頻板）匹配電路中的走線（包括從芯片射頻端口出來的走線，但不包括直流電源在扼流圈之前的走線）要盡可能短，線寬不要發生突變，在線寬發生變化處，將線寬變化使用滴淚等近似效果處理，得到線寬連續變化的效果。

    2.高頻射頻電路板（射頻板）匹配電路中的走線寬度優選與器件焊盤寬度一致；

    3.高頻射頻電路板匹配電路中的拓?fù)浔M量避免U字形，防止寄生電容影響；

    4.絲印不能打在高頻信號線上,會引起阻抗的變化；最優方法為不加絲印；

    5.在空間布局允許前提下，屏蔽地與數字信號線盡量遠離，參考3W原則；

    6.高頻射頻電路板（射頻板）匹配電路中的走線理論上因盡量避免45度角,優選圓弧走線；

    7.高頻信號回路底下除了地網絡的銅箔外，不能走其他信號線，保證阻抗的連續性；

    8.高頻射頻電路板（射頻板）匹配電路中接地電容的接地焊盤之間距離盡可能大,以降低寄生電容影響；

    9.必要時在匹配巴倫后側開始的濾波網絡加50歐姆阻抗控制，但會導致成本上升2~5倍不等；

    10.高頻射頻電路板（射頻板）匹配電路附近要有足夠的屏蔽地,在屏蔽地上需要打較多的過孔，保證立體屏蔽效果和提供小阻抗回路的目的，相鄰的兩個過孔間距推薦小于波長的二十分之一，但不能過密形成開槽效應；

    11.如果出現高頻射頻電路板（射頻板）在設計射頻天線不是直接出現在匹配電路末端，則匹配電路末端到天線的這部分連接線同樣需要50歐姆阻抗控制；

    12.如果出現匹配器件不是直接出現在器件射頻口附近,則理論上器件射頻口到匹配器件的這部分連接線需要阻抗控制,但其阻抗由芯片內部參數決定；

    13.高頻射頻電路板（射頻板）阻抗控制計算使用AltiumDesigner阻抗布線功能或使用PCBToolkit工具進行計算。
