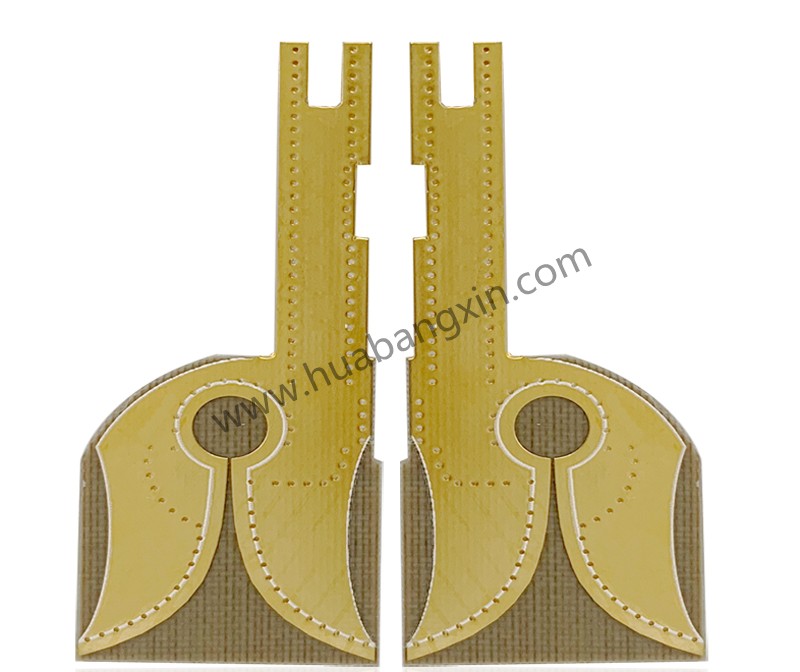

    高頻微波射頻板線路板的介紹

    帶保護功能的高頻驅動器和驅動板，用戶如要測試正常的靜態輸出波形，我們需要注意下面這幾點：

    如果功率管IGBT或MOSFET已經連接在高頻微波射頻板線路板了，則加上驅動電源和PWM輸入信號，就可以在輸出端用示波器看到相應的輸出信號。

    如果功率管沒有接，只是在做一個輸出測試，那么必須將應接功率管集電極和發射極(或漏極和源極)的兩點予以短路才行。

    所以，驅動器的短路保護功能設計的是否完善，對電源的安全運行至關重要。拿到一個驅動電路，使用前先測試一下它的短路保護功能是否完善，這一部是非常有必要的。

    高頻微波射頻板線路板生產的基本要求

    一、簡單介紹

    隨著科學技術特別是信息技術的不斷發展，高頻微波射頻板線路板生產的工藝技術相應提高，以滿足不同用戶的需要。近年來，通信、汽車等領域的發展非常迅速，對高頻微波射頻板線路板的需求發生了一些變化，大功率印制板、高頻微波射頻板線路板的需求量增加。高頻微波射頻板線路板生產企業的很多老總，都看好這一增長點，但如何做好高頻微波射頻板線路板，企業必須練好內功。現在就結合生活談?wù)勔恍╇娐钒宓膯栴}。

    二、高頻微波射頻板線路板的基本要求

    基材電訊工程師在設計時，已經根據實際阻抗的需要，選擇了指定的介電常數、介質厚度、銅箔厚度，因此，在接受訂單時，要認真核對，一定要滿足設計要求。

    傳輸線制作精度要求高頻信號的傳輸，對于印制導線的特性阻抗要求十分嚴格，即對傳輸線的制作精度要求一般為±0.02mm(±0.01mm精度傳的輸線也很常見)，傳輸線的邊緣要非常整齊，微小的毛刺、缺口均不允許產生。

    深圳市華邦鑫科技有限公司是主要從事高頻微波射頻感應印制電路板及PCB雙面多層電路板快樣和中小批量生產制作服務。產品主要有：高頻微波射頻板,微波射頻高頻板,羅杰斯/Rogers高頻板,ROGERS多層高頻混壓板,Rogers射頻板,Taconic微波板,Taconic多層線路板,Arlon微帶天線板,ARLON高頻板,F4BM天線板,F4BM多層混壓板,射頻功放PCB板,特種電路板，對功分器、耦和器、合路器、功放、干放、基站、射頻天線、4G天線/5G天線所使用的高頻線路板具有專業的生產經驗。

    機械加工方面的要求首先高頻微波射頻板線路板的材料與印制板的環氧玻璃布材料在機加工方面有很大的不同；其次是高頻微波射頻板線路板加工精度比高頻微波射頻板線路板的要求高很多，一般外形公差為±0.1mm（精度高的一般為±0.05mm或者為0~-0.1mm）。

    鍍層要求高頻微波射頻板線路板傳輸線的特性阻抗直接影響微波信號的傳輸質量。而特性阻抗的大小與銅箔的厚度有一定的關系，特別對于孔金屬化的微波板，鍍層厚度不僅影響總的銅箔厚度，而且影響蝕房刻后導線的精度，因此，鍍層厚度的大小及均勻性，要嚴格控制。

    特性阻抗的要求前面已經談到了有關特性阻抗的內容，它是高頻微波射頻板線路板最基本的要求，這是不能滿足的，這樣做必然是徒勞的。

    微波爐電路板是由什么電路組成

    微波爐電路板主要由是個單元組成，分別是：

    升壓部分：主要由升壓變壓器T組成。

    微波產生部分：主要由磁控管MAG和波導裝置(沒有畫出)組成。

    市電供給部分：由電源插頭，市電保險絲FUSE，開關和電線等組成。

    整流部分：由高壓保險絲H.V.FUSE、高壓二極管D，高壓電容器C等組成。

    另外微波爐還有三個電流回路：

    市電回路：220V交流電自插座流經保險絲，升壓變壓器初級，許多開關，流回插座。

    燈絲回路：升壓變壓器第一組很粗的線圈，提供幾伏交流電加熱磁控管燈絲。磁控管，實際上是磁控微波管，是一種電子管。電子管只有熱電子才發射。要靠燈絲加熱陰極，陰極才能發射電子。這里的磁控管是燈絲當陰極的，叫直熱式電子管。上面兩個回路流的是交流電；而下面回路里，流的是高頻高壓脈動直流電。

    高壓回路：磁控管陽極（屏極）接地，地是高壓正端，電流方向是從地（磁控管陽極）流到陰極，再流到電容器（與二極管正極相聯的那端，是負高壓）。

    要說明的是：電子流方向正好相反，負高壓的電子，從與二極管正極相聯的電容器那端，流到燈絲，在磁控管里流到屏極，流到地（微波爐機殼），再由高壓線圈，回到電容器的另一端。
