    射頻識別的構成

    完整的RFID系統由讀寫器（Reader）、電子標簽（Tag）和數據管理系統三部分組成。

    1、關于閱讀器

    微波射頻板廠家了解到閱讀器是將標簽中的信息讀出，或?qū)?biāo)簽所需要存儲的信息寫入標簽的裝置。根據使用的結構和技術不同，閱讀器可以是讀/寫裝置，是RFID系統信息控制和處理中心。在RFID系統工作時，由閱讀器在一個區域內發送射頻能量形成電磁場，區域的大小取決于發射功率。在閱讀器覆蓋區域內的標簽被觸發，發送存儲在其中的數據，或根據閱讀器的指令修改存儲在其中的數據，并能通過接口與計算機網絡進行通信。閱讀器的基本構成通常包括：收發天線，頻率產生器，鎖相環，調制電路，微處理器，存儲器，解調電路和外設接口組成。

    ①鎖相環：產生所需的載波信號;

    ②頻率產生器：產生系統的工作頻率;

    ③外設接口：與計算機進行通信;

    ④存儲器：存儲用戶程序和數據;

    ⑤解調電路：解調標簽返回的信號，并交給微處理器處理;

    ⑥調制電路：把發送至標簽的信號加載到載波并由射頻電路送出;

    ⑦微波射頻板收發天線：發送射頻信號給標簽，并接收標簽返回的響應信號及標簽信息;

    ⑧微處理器：產生要發送往標簽的信號，同時對標簽返回的信號進行譯碼，并把譯碼所得的數據回傳給應用程序，若是加密的系統還需要進行解密操作。

    2、關于電子標簽

    微波射頻（微波射頻板）電子標簽由收發天線、AC/DC電路、解調電路、邏輯控制電路、存儲器和調制電路組成。

    ①存儲器：作為系統運作及存放識別數據的位置。

    ②解調電路：從接收的信號中去除載波，解調出原信號。

    ③收發天線：接收來自閱讀器的信號，并把所要求的數據送回給閱讀器。

    ④邏輯控制電路：對來自閱讀器的信號進行譯碼，并依閱讀器的要求回發信號。

    ⑤調制電路：邏輯控制電路所送出的數據經調制電路后加載到天線送給閱讀器。

    ⑥AC/DC電路：利用閱讀器發射的電磁場能量，經穩壓電路輸出為其它電路提供穩定的電源。

    微波射頻板廠家：射頻識別的工作頻率

    目前定義微波射頻板廠家的客戶在做射頻識別產品的工作頻率有低頻、高頻和超高頻的頻率范圍內的符合不同標準的不同的產品，而且不同頻段的RFID產品會有不同的特性。其中感應器有無源和有源兩種方式。

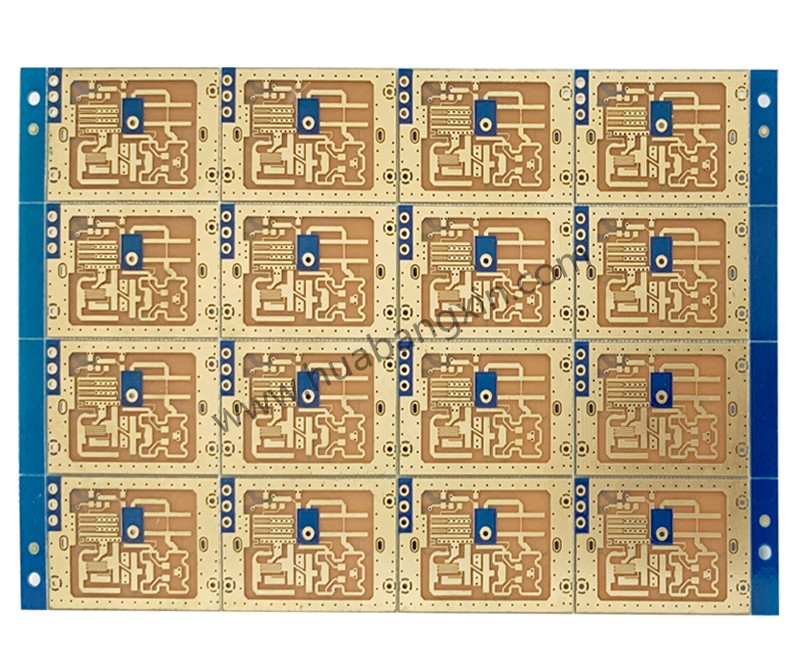

    深圳市華邦鑫科技有限公司是主要從事高頻微波射頻感應印制電路板及PCB雙面多層電路板快樣和中小批量生產制作服務。產品主要有：高頻板,高頻線路板,微波射頻板,高頻微波板,微波射頻板,微波射頻高頻板,Rogers電路板,羅杰斯高頻板,ROGERS多層高頻混壓板,Rogers射頻板,Taconic微波板,Taconic多層線路板,Arlon微帶天線板,ARLON高頻板,F4BM天線板,F4BM多層混壓板,射頻功放PCB板,特種電路板，對功分器、耦和器、合路器、功放、干放、基站、射頻天線、4G天線/5G天線所使用的高頻線路板具有專業的生產經驗。

    一、低頻（從125KHz到134KHz）微波射頻板

    特性：

    1.工作在低頻的感應器的一般工作頻率從120KHz到134KHz，TI（德州儀器）的工作頻率為134.2KHz。該頻段的波長大約為2500m;

    2.感應器的價格相對與其他頻段來說要貴;

    3.工作在低頻的讀寫器在全球沒有任何特殊的許可限制;

    4.相對于其他頻段的RFID產品，該頻段數據傳輸速率比較慢;

    5.雖然該頻率的磁場區域下降很快，但是能夠產生相對均勻的讀寫區域;

    6.低頻產品有不同的封裝形式。好的封裝形式價格太貴，但是有10年以上的使用壽命;

    7.除了金屬材料影響外，一般低頻能夠穿過任意材料的物品而不降低它的讀取距離。

    二、高頻（工作頻率為13.56MHz）微波射頻板

    特性：

    1.微波射頻（微波射頻板）工作頻率為13.56MHz，該頻率的波長大概為22m;

    2.感應器一般以電子標簽的形式;

    3.可以把某些數據信息寫入標簽中;

    4.數據傳輸速率比低頻要快，價格不是很貴;

    5.該頻段在全球都得到認可并沒有特殊的限制;

    6.該系統具有防沖撞特性，可以同時讀取多個電子標簽;

    7.雖然該頻率的磁場區域下降很快，但是能夠產生相對均勻的讀寫區域;

    8.除了金屬材料外，該頻率的波長可以穿過大多數的材料，但是往往會降低讀取距離。感應器需要離開金屬一段距離。

    三、超高頻（工作頻率為860MHz到960MHz之間）微波射頻板

    特性：

    1.微波射頻（微波射頻板）在該頻段，全球的定義不是很相同－歐洲和部分亞洲定義的頻率為868MHz，北美定義的頻段為902到905MHz之間，在日本定義的頻段為950到956之間。該頻段的波長大概為30cm左右;

    2.目前，該頻段功率輸出目前統一的定義（美國定義為4W，歐洲定義為500mW）。可能歐洲限制會上升到2WEIRP（有效全向輻射功率）;

    3.有很高的數據傳輸速率，在很短的時間可以讀取大量的電子標簽;

    4.電子標簽的天線一般是長條和標簽狀。天線有線性和圓極化兩種設計，滿足不同應用的需求;

    5.該頻段有很好的讀取距離，但是對讀取區域很難進行定義;

    6.超高頻頻段（微波射頻板）的電波不能通過許多材料，特別是水，灰塵，霧等懸浮顆粒物質。相對于微波射頻（微波射頻板）高頻的電子標簽來說，該頻段的電子標簽不需要和金屬分開來。
