高頻微波線路板微帶線微帶線特征阻抗計算器
在高頻微波線路及高速數字電路設計的過程中，傳輸線阻抗控制必不可少。高頻微波線路板(微帶線）是最受歡迎的傳輸線形式，給定微帶線線寬，微帶線厚度，高頻微波線路板板材的相對介電常數εr，這款計算器便可以快速地計算出微帶線的特征阻抗Zo，而且這款計算器的準確度絲毫不遜于商業軟件。
在射頻電路及高速數字電路設計的過程中，傳輸線阻抗控制必不可少。微帶線是最受歡迎的傳輸線形式，給定微帶線線寬，微帶線厚度，PCB板材的相對介電常數εr，這款計算器便可以快速地計算出微帶線的特征阻抗Zo，而且這款計算器的準確度絲毫不遜于商業軟件。

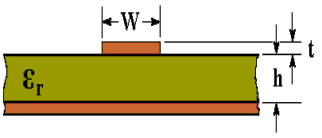

相對介電常數εr4.2
微帶線線寬W1.5毫米
微帶線厚度t0.035毫米
等效介電常數(εeff)
介質層厚度h0.79375毫米
特征阻抗(Zo):歐姆
高頻微波線路板(微帶線）特征阻抗計算器使用JavaScript腳本，支持所有的主流瀏覽器。

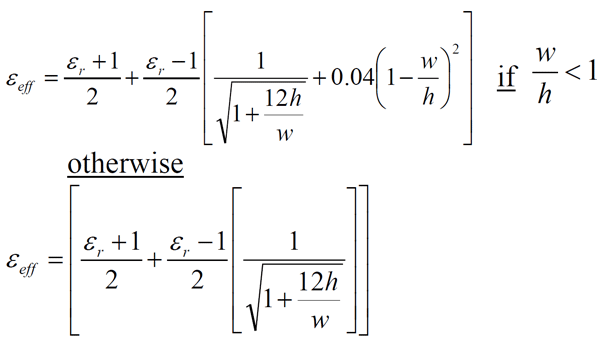

關于相對介電常數εr與等效介電常數εeff

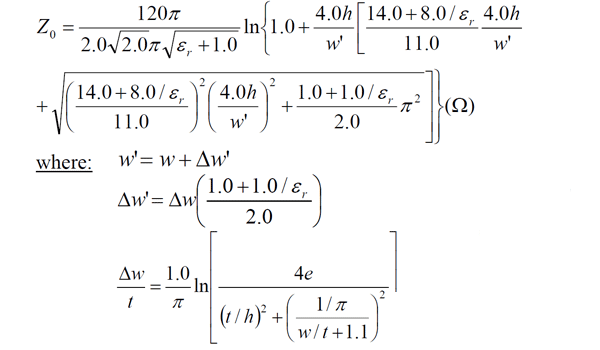

關于高頻微波線路板(微帶線）特征阻抗Zo
