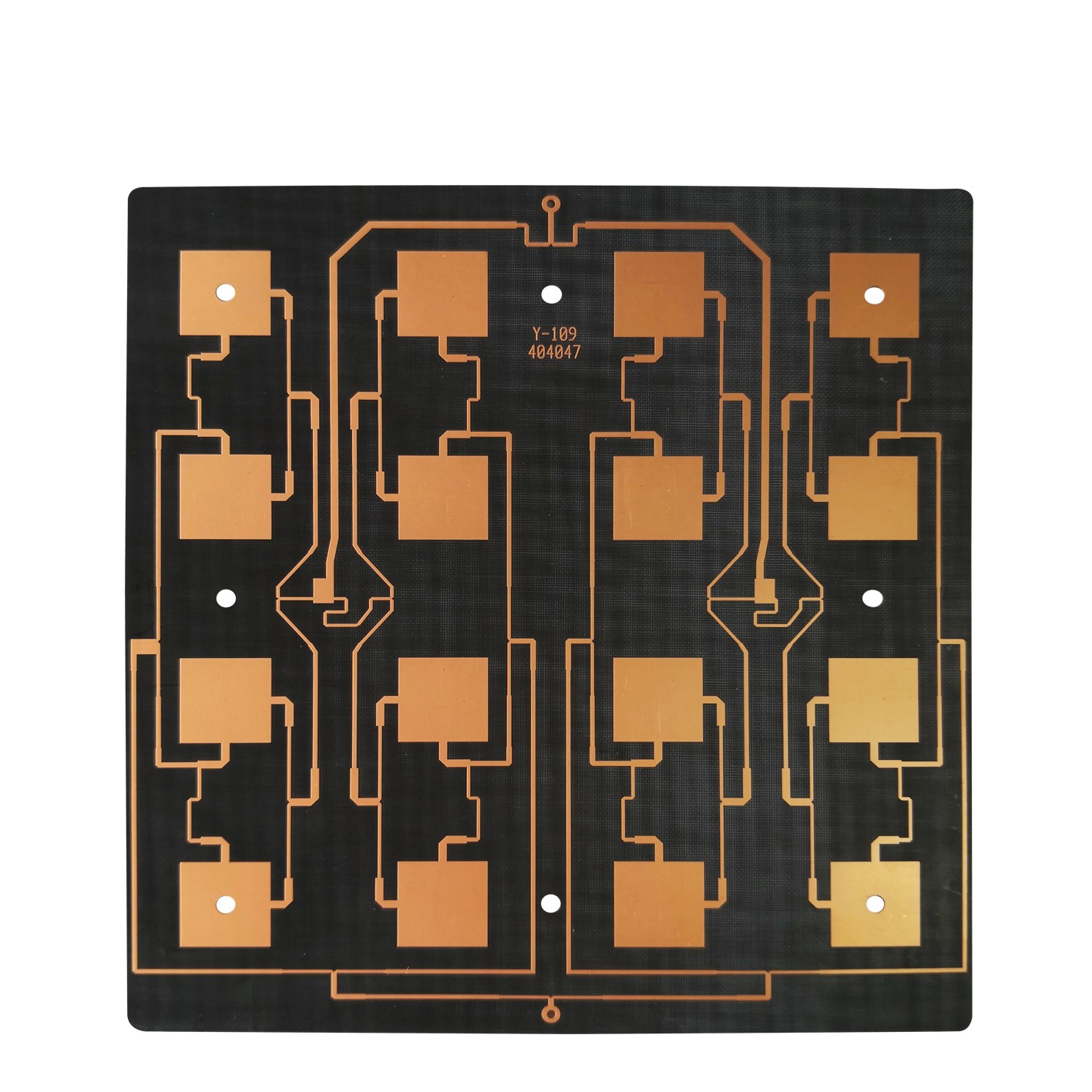

高頻微波板/射頻板是一種專用于高頻電路（微波射頻線路板）設計的特殊類型的印刷電路板。高頻電路（微波射頻線路板）通常指的是工作頻率在數百MHz至數GHz范圍內的電路，如無線通信設備、雷達系統、衛星通信系統等。這些電路要求傳輸信號時具有較低的損耗、較高的速度和較好的穩定性。對此，了解高頻電路（微波射頻線路板）設計中的一些關鍵因素是有必要的。
1.材料選擇：對于高頻電路（微波射頻線路板）設計，選擇合適的基板材料至關重要。常用的高頻微波板/射頻板材料包括PTFE（聚四氟乙烯）F4BME220、F4BME255、F4BME265、F4BME265、F4BME300、F4BME350、RO4003C、RO4350B、5880、3003、4835、3006、TMS-DS3、TLY-5、TLY-8、TLY-9、RF-35、FR-35TC等。這些材料具有較低的介電常數和損耗因子，能夠滿足高頻電路（微波射頻線路板）的要求。
2.傳輸線設計：在高頻電路（微波射頻線路板）中，傳輸線的設計非常重要。傳輸線的寬度、間距、阻抗匹配等參數都會影響信號的傳輸性能。高頻電路（微波射頻線路板）通常采用微帶線、同軸線等傳輸線結構，以提高信號的穩定性和傳輸速度。
3.電路布局：合理的電路布局可以減小信號的傳輸路徑、減少串擾和信號衰減。在高頻電路（微波射頻線路板）設計中，布局應該盡量緊湊，并采取嚴格的地線和電源線布局規則，以降低信號的損耗和干擾。
4.組件選擇：選擇合適的高頻組件對于電路性能至關重要。高頻電路（微波射頻線路板）中常用的器件包括高速放大器、混頻器、濾波器等。這些器件應該具有較高的頻率響應和較低的損耗，以保證電路的性能。
5.射頻模擬仿真：在設計高頻電路（微波射頻線路板）時，通常需要進行射頻模擬仿真以驗證設計的性能。通過仿真軟件，可以模擬電路的頻率響應、傳輸特性等，發現潛在問題并進行優化。
高頻微波板/射頻板是專門用于高頻電路（微波射頻線路板）設計的印刷電路板，其設計和制造涉及到材料選擇、傳輸線設計、電路布局、組件選擇等多個方面。通過合理的設計和優化，可以實現高頻電路（微波射頻線路板）的穩定性、傳輸性能和可靠性，從而滿足各種高頻應用的需求。
