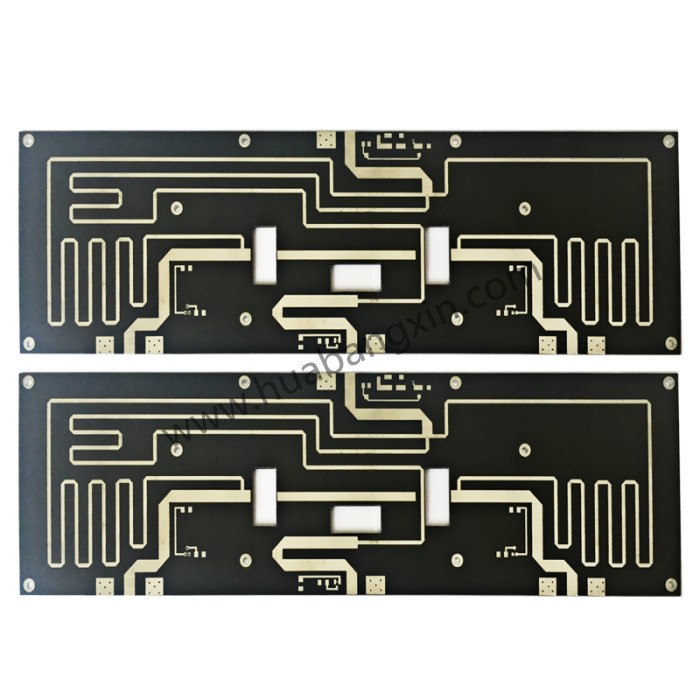

PCB射頻板（電路板）的小編大家一起了解一下射頻電路最主要的應用領域是什么，其實在射頻電路中最重要的是無線通信。
射頻電路主要包括接收機和發送機
發送機：基帶信號-調制-中放變頻（混頻器）-功放-天線
調制:即將基帶信號調制到通信載波上，某些應用領域還有一個對基帶信號加密等其它的步驟。
中放變頻:在這一步，對調制之后的信號作基本的放大，將信號變頻到實際通信的頻段。
功放:主要是將信號的功率放大到滿足通信（距離）的要求。
發射天線:將信號有效的發射出去，除了發送功率（效率）之外，有時還有方向，以及電波傳播方式的選擇。
PCB射頻板（電路板）和大家了解一下發送系統硬件電路系統而言，最困難的部分就在于中放變頻和RF功放。中放變頻難點主要在于變頻系統方案的設計，好的系統方案設計產生的相關干擾較少，甚至還可能降低對參與變頻的本地振蕩信號的要求。RF功放難點主要在于功率效率和線性度。

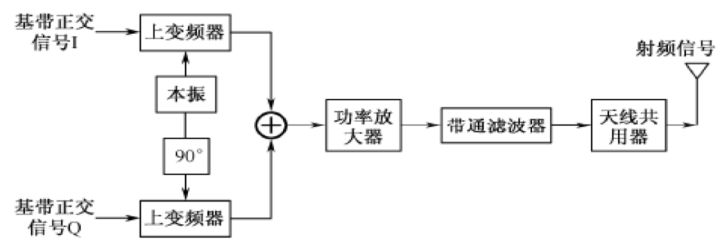

直接變換正交調制發射機

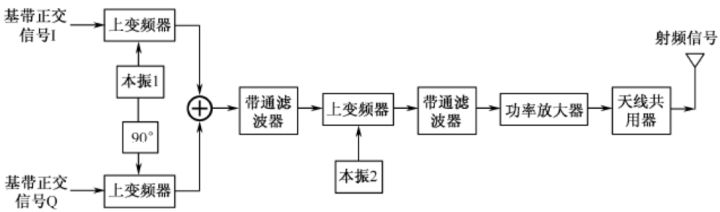

兩步變換正交調制發射機
發射機常見性能指標：平均發射功率、發射載頻包絡、射頻電路功率控制、射頻電路輸出頻譜、雜散輻射。

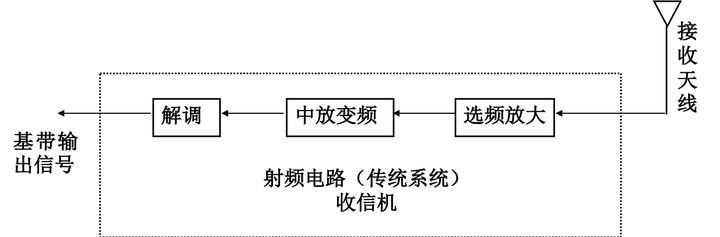

接收機：天線-選頻放大-中放變頻-解調-基帶信號
選頻放大：從眾多的電波中選出有用信號，將微弱信號放大到解調器所要求的電平值。
下變頻：將射頻電路信號搬移到所需的頻段。
解調：將射頻電路信號搬移到所需的頻段。
PCB射頻板（電路板）和大家了解一下接收可以當成發送的逆過程，接收系統而言，最困難的部分就在于前端。空間中充滿了各種各樣的電磁信號，有用信號也在其中，既要有效地接收到有用信號，同時還需盡可能地將無用信號抑制下去，是較為困難的。接收機完成的主要功能是選出從天線接收的有用信號，下變頻放大到基帶后由解調器解調，實現頻帶信號到基帶信號的轉換。
常見的接收機結構有：超外差結構；直接下變頻結構（零中頻結構）；低中頻結構等。

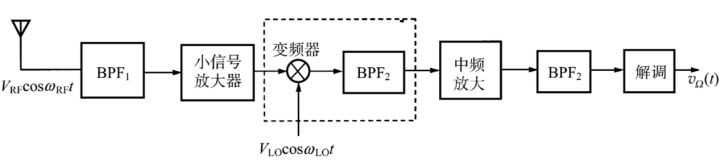

超外差式接收機
射頻電路前端模塊：射頻電路低噪聲放大、選頻帶。
變頻器功能：將接收到的射頻電路不失真的降低為一個固定的中頻。變頻特點：頻率降低，頻譜結構不變。降低頻率的原因：
1.解在較低的固定中頻上解調或模數變換也相對容易；
2.決選擇性，射頻電路段選擇信道非常困難（要求濾波器Q值極高），因此降低頻率選信道；
3.為使接收機達穩定的高增益。總增益＝射頻電路增益＋混頻增益＋中頻增益，使增益分散在各頻段，易穩定；中頻增益頻率低且固定，增益易大而穩定。
中頻模塊：選信道、主增益級。
缺點：變頻器引入眾多的組合頻率干擾（鏡像頻率干擾）
PCB射頻板（電路板）和大家了解一下高中頻和低中頻的利弊：高中頻：鏡像頻率遠離有用信號，濾波容易，利于抗境頻干擾。低中頻：相同Q值條件下，中頻濾波器窄帶，利于選擇信道、穩定的高增益。
兩者兼顧為最佳方案——超外差式二次混頻方案

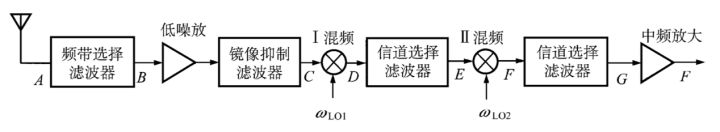

二次變頻超外差接收機方案
中頻選擇原則：I中頻采用高中頻值，以提高鏡像頻率抑制比。II中頻采用低中頻值，利于提取有用信道。增益＝低噪放增益＋I中頻增益＋II中頻增益（主要增益級）

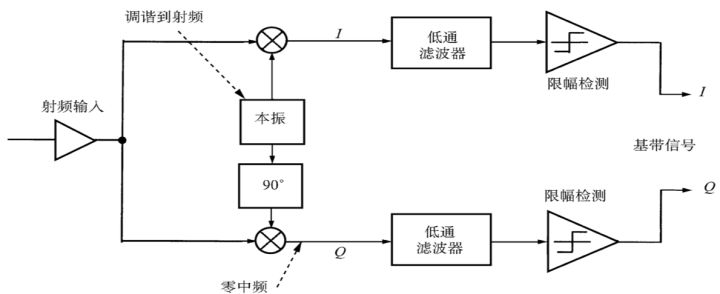

直接下變頻（零中頻）接收機
方案優點：
1.可用低通濾波器選擇信道；
2.不存在鏡像頻率，無境頻信號干擾；
3.易解決匹配、線性動態范圍等問題。
存在問題：
1.LAN偶次諧波失真干擾；
2.本振泄漏：關鍵原因是本振頻率與信號頻率相同；
3.直流偏差，由本振泄漏引起的直流偏差和強干擾的自混頻引起的直流偏差。

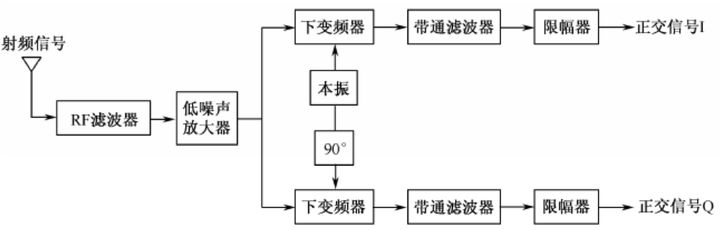

低中頻接收機
低中頻接收機通過正交下變頻器來抑制鏡像信號，但與零中頻接收機不同的是，下變頻后的信號處于比較低的中頻由于下變頻后的信號不再處于基帶，這樣就消除了直流失調和散射噪聲的影響。

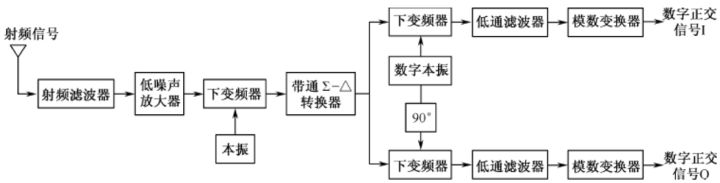

數字中頻接收機
PCB射頻板（電路板）和大家了解一下數字中頻接收機的優點是，數字中頻的使用避免了I和Q之間的不平衡，實現了完美的鏡像干擾抑制。而這種接收機的難點在于對模數轉換器的速度、分辨率、噪聲性能、線性度和帶寬等方面的性能要求很高。
接收機的主要性能指標有：
1）增益；
2）靈敏度
3）隔離度；
4）頻率選擇性；
5）雜散輻射抑制；
6）互調分量抑制；
7）鄰道干擾抑制；
8）阻塞和雜散響應抑制。
